Equipos · Áridos y TrituraciónLínea Completa de Trituración
Planta de áridos llave en mano: alimentación, trituración primaria y secundaria, clasificación y transporte, dimensionadas como un solo circuito. GNH entrega la línea completa fija, modular o móvil, o los equipos por separado para ampliar una planta existente.

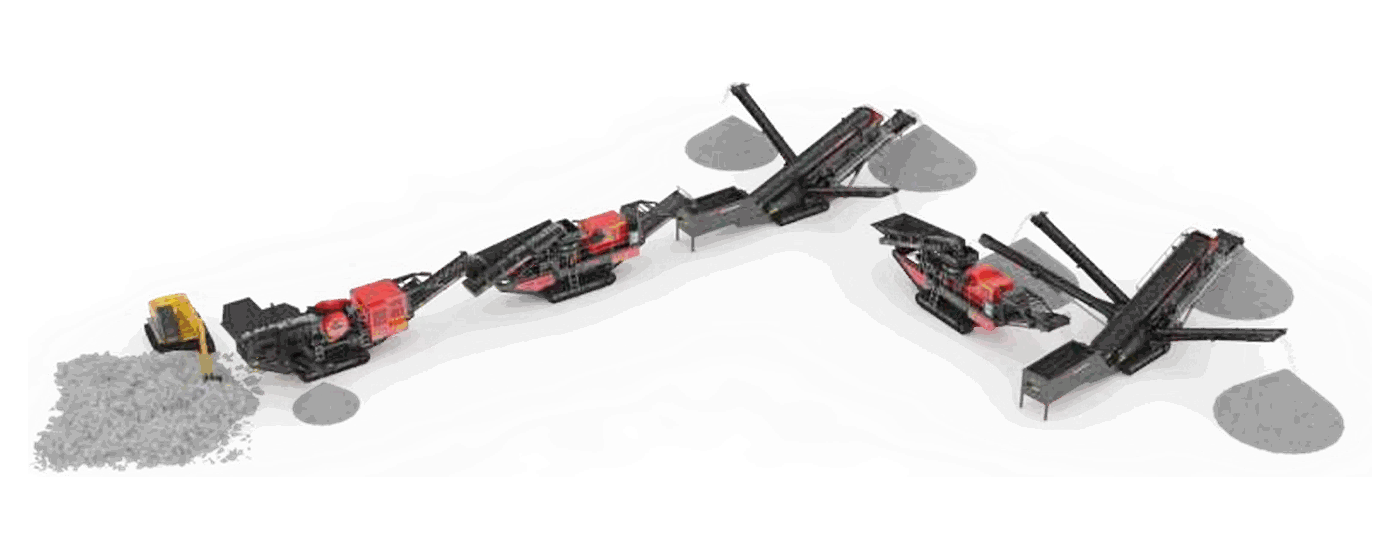

Cómo se compone la línea
Alimentador vibratorio con parrilla
Recibe la descarga de la pala o del camión y entrega material a caudal constante a la primaria. La parrilla separa el fino y la tierra antes de la boca: material que no necesita trituración no debe gastar mandíbula.
Qué lo dimensiona: El tamaño del balde que descarga y la granulometría de entrada.
Trituradora de mandíbulas
Reduce el bloque de cantera a un tamaño manejable. Es el equipo que define la capacidad de toda la línea: nada aguas abajo procesa más de lo que la primaria entrega. Serie PE para plantas convencionales, serie HJ para trabajo pesado.
Qué lo dimensiona: La boca de entrada (el bloque mayor que se puede alimentar) y la abertura de salida, que fija la reducción.
Trituradora de cono o de impacto
Lleva el material al tamaño comercial. El cono (SC) rinde más en roca abrasiva y dura —basalto, granito— con menor costo de desgaste. El impacto (PF, CI) da mejor forma de grano y más fino, y es el camino en caliza y en reciclado de hormigón.
Qué lo dimensiona: El material de entrada decide entre cono e impacto, no el presupuesto.
Trituradora de eje vertical (VSI)
Etapa terciaria opcional: produce arena manufacturada y cubica el agregado. Se agrega cuando la planta vende arena o cuando el pliego exige forma de grano.
Qué lo dimensiona: El caudal de la secundaria y el porcentaje de arena que se quiere producir.
Criba vibratoria circular
Separa el producto en las fracciones que se venden y devuelve a la secundaria lo que quedó grueso. El circuito cerrado de retorno es lo que sostiene la granulometría estable a lo largo del turno.
Qué lo dimensiona: La cantidad de fracciones y el área de tamizado por tonelada.
Cintas transportadoras
Unen los equipos y forman las pilas de producto terminado. Suelen ser lo último que se especifica y lo primero que limita la planta: ancho, ángulo e inclinación mal elegidos derraman material y obligan a bajar el ritmo.
Qué lo dimensiona: El caudal en t/h, la distancia y el desnivel a vencer.
Tres formatos de planta
- Planta Móvil sobre Orugas WOTETRACK
Estación móvil sobre orugas de concepción nórdica: mandíbula, impacto, cono, arenera o criba, autopropulsada. De 60 a 500 t/h; accionamiento hidráulico, híbrido o eléctrico. - Planta Móvil sobre Neumáticos MTF
Línea móvil sobre neumáticos (series MTF / MTN) para roca dura, roca blanda y residuos de construcción, de 50 a 550 t/h. Cintas a bordo y patas de apoyo: sin obra civil. - Estación Modular KJ
Estación de trituración modular sobre bastidores de acero: se monta sin hormigón y se reubica. Mandíbula, impacto, cono, arenera o criba, de 25 a 500 t/h.
Cómo se dimensiona
Tres datos definen la línea completa, y conviene tenerlos antes de mirar modelos:
| Dato | Por qué manda |
|---|---|
| Material de entrada | Basalto y granito son abrasivos y empujan hacia cono en la secundaria; caliza y hormigón reciclado admiten impacto, con mejor forma de grano. |
| Producción objetivo (t/h) | Fija la primaria, y la primaria fija todo lo demás: ninguna etapa posterior procesa más de lo que ella entrega. |
| Fracciones a producir | Determinan los pisos de la criba y el circuito de retorno a la secundaria. |
Equipos de la línea
- Alimentador Vibratorio ZSW
Alimentador vibratorio con parrilla para dosificar la primaria a caudal constante y separar el fino antes de la boca. Series GZD y ZSW, de 80 a 1.500 t/h. - Trituradora de Mandíbulas PE
Trituradora de mandíbulas PE / PEX: la primaria clásica, robusta y simple de mantener. Bocas de 150×250 a 1.500×1.800 mm, de 1 a 1.200 t/h. - Trituradora de Mandíbulas HJ
Mandíbula de alto rendimiento tipo europeo para trabajo pesado: cámara en V profunda y ajuste por cuña. De 55 a 1.160 t/h. - Trituradora de Cono SC
Cono hidráulico monocilíndrico con control inteligente y remoto. Cámaras C (secundaria) y F (terciaria), de 27 a 2.181 t/h, 90 a 750 kW. - Trituradora de Impacto PF
Impactor de eje horizontal para material de dureza media y baja abrasión: caliza, reciclado, asfalto. Rotores de Ø1.000 a Ø1.800 mm, de 30 a 800 t/h. - Trituradora de Impacto CI
Nueva generación de impactores con materiales de alta resistencia al desgaste y regulación hidráulica. Versiones primaria y secundaria/terciaria, de 60 a 2.000 t/h. - Trituradora de Eje Vertical VSI7A
Arenera y moldeadora de eje vertical (VSI) para arena de trituración y cubicado de agregados. De 260 a 1.115 t/h según modo. - Criba Vibratoria HX
Criba circular de lubricación por aceite para trabajo pesado: 2 a 4 pisos, de 45 a 1.500 t/h. Serie HX-D de doble eje con boca ampliada. - Cintas Transportadoras
Cintas transportadoras móviles y fijas serie TD, anchos B400 a B2400, de 30 a 3.000 t/h. Unen los equipos y forman las pilas de producto.
Disponibilidad y asesoramiento
GNH importa y distribuye equipos de trituración HONSN en Paraguay, con asesoramiento técnico para dimensionar la línea según el material y la producción objetivo. Atendemos en español y portugués.
