Central de Concreto Transportable C-30 Flex

Planta dosificadora de concreto de 30 m³/h de capacidad nominal, totalmente premontada sobre un chasis de acero y diseñada para transportarse, montarse y empezar a dosificar en poco tiempo. Pesa los áridos en una balanza de caja de 13 m³, toma el cemento en bolsa por la tolva rasga bolsas, dosifica agua y aditivo y descarga en el camión mixer o en la mezcladora. Viaja en un camión con carrocería de 8 m.

Especificaciones técnicas

Datos técnicos del fabricante, Convicta (Brasil). Imágenes ilustrativas: puede haber diferencias según la configuración. · Ficha técnica · Descargar PDF ⬇

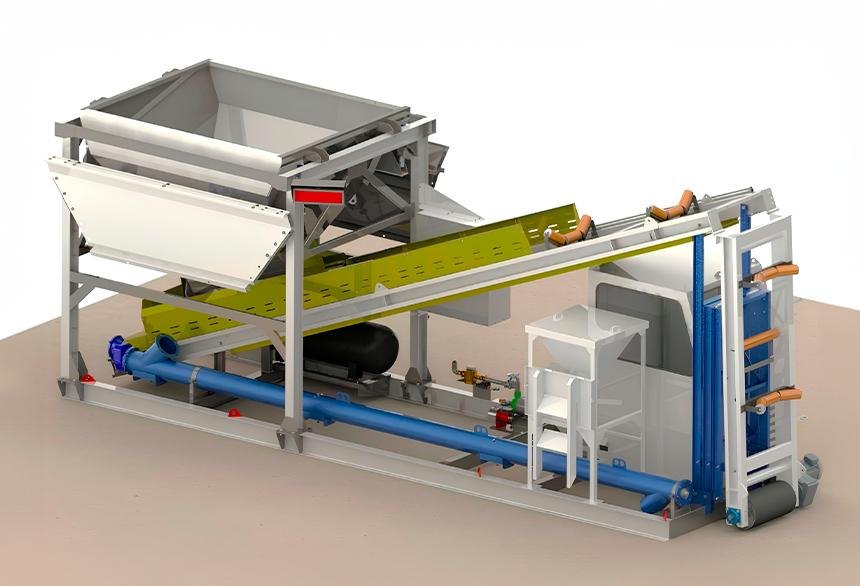

En posición de transporte

Plegada mide 7.985 mm de largo y 3.266 mm de alto, y entra en un camión con carrocería de 8 m. En obra se abre a 10.772 × 5.894 mm, con la cinta de áridos y el sinfín de cemento en posición de descarga.

Cómo trabaja

• Áridos: la pala cargadora llena la balanza de caja (13 m³ / 18.000 kg) por cualquiera de 3 lados. Cuatro celdas de carga pesan y la compuerta doble neumática descarga sobre la cinta inclinada, que lleva los áridos a la descarga.
• Cemento: las bolsas se abren en la tolva rasga bolsas (450 kg, hasta 9 bolsas) y el tornillo sinfín de Ø219 mm lo lleva a la descarga.
• Agua y aditivo: la bomba de 3 CV y el medidor con predeterminador dosifican el agua; el aditivo se pesa en su propia balanza de 60 L / 75 kg.
• Comando: todo se opera desde la cabina, con tablero en 24 VCC, indicadores de pesaje ALFA y botón de emergencia.

Componentes y características

Plataforma de acero para instalación y fijación

• Estructura robusta de acero de 7.500 × 2.300 mm.
• Fabricada en viga W200 para la instalación y fijación de todos los equipos y accesorios.

Balanza de áridos tipo caja

• Capacidad nominal de 13 m³ / 18.000 kg; dimensiones (L × C × H) 3.000 × 3.000 × 3.772 mm.
• Carga por 3 lados (lateral y trasera).
• Menor altura de carga: reduce el costo de rampas y de operación de la pala cargadora (menos gasoil y menos desgaste del tren motriz).
• Caja inclinada que favorece el flujo de los áridos.
• Chapa ASTM A36 de 3/16" (4,76 mm); estructura en viga W con anclaje en viga U.
• Pesaje con 4 celdas de carga de alta precisión Z-5T con cabeza de articulación GAR25.
• Caja de conexiones de acero inoxidable 4134 ALFA, indicador de pesaje digital ALFA y repetidor de pesaje para el operador de la pala cargadora.
• Motovibrador trifásico MVE 200/36 de 0,28 CV, 50/60 Hz.
• Compuerta doble con cilindro neumático de doble efecto DN100 × 200 mm, electroválvula neumática de 5/2 vías y kit de lubricación.

Cinta transportadora inclinada para áridos

• Estructura en perfil "UDC" reforzado.
• Banda de caucho de alta resistencia a la abrasión, 2 telas lisas, 24" (600 mm) × 1/8" × 1/16".
• Soporte de triple rodillo con sistema de fácil sustitución.
• 30 rodillos de carga blindados de Ø4", con protección contra el polvo de doble laberinto y rodamientos de larga vida útil.
• Rodillo de tracción engomado diamantado Ø350 × 650 mm y rodillo motriz Ø324 × 650 mm, con fijación del eje sit-lock para facilitar el montaje y el mantenimiento.
• Motorreductor SEW, WEG Cestari o Nord de 7,5 hp / 5,5 kW, trifásico, IR3, de ejes paralelos, con alta eficiencia energética y factor de servicio sobredimensionado.
• Tolva de descarga de la cinta con sistema de amortiguación y tubo cilíndrico de 200 mm para la descarga del cemento.
• Protecciones laterales y cierres inferiores según la norma NR12.

Tolva rasga bolsas y tornillo sinfín

• Tolva rasga bolsas con capacidad de 450 kg (hasta 9 bolsas de cemento).
• Plataforma para facilitar la operación.
• Tornillo sinfín transportador de Ø219 mm × 6.400 mm.

Dosificador de agua con predeterminador

• Medidor de agua de latón con registro extra seco de vidrio/metal.
• Gran precisión en la medición del caudal de agua.
• Contador con factor de corrección para indicar cualquier magnitud.
• Memoria ante cortes de energía.
• Presión máxima de trabajo: 10 bar.

Bomba de agua de 3 CV

• Motobomba centrífuga monocelular de gran caudal, con impulsor semiabierto de fundición GG20 de Ø118 mm.
• Acoplamiento y tapa de hierro fundido GG15.
• Motor bipolar trifásico 220/380 V.
• Sello mecánico en GCB.
• Entrada y salida de 1½" × 1½"; caudal máximo de 39 m³/h.

Compresor de aire

• Presión de 175 lbf, 20 pcm, 5 HP.
• Tanque de aire de 200 litros, con rejilla de protección.
• Mayor caudal de aire, más silencioso, eficiente y durable.
• Funcionamiento intermitente o continuo (opcional).

Cabina de comando

• 5 m de cable entre el tablero de alimentación y el de comando: la cabina se ubica donde mejor se acompaña la dosificación.
• Mesa para el tablero de comando y lugar para computadora, monitor, teclado y mouse.
• Tomas adicionales para accesorios, iluminación LED y piso antideslizante.
• Preparada con soportes para aire acondicionado de ventana.
• Vidrio templado, más durable y fácil de limpiar.

Tablero de comando de la planta

• Tablero tipo armario, con componentes de primera línea: Schneider, Phoenix, Schmersal.
• Tensión de comando de 24 VCC.
• Compartimento separado para los indicadores de pesaje ALFA; preparado para contadores temporizados.
• Botones, selectores y señalización luminosa de todas las funciones y accionamientos; botón de emergencia.
• Cumple las normas de seguridad NR10 / NR12.

Tablero eléctrico de alimentación

• Tablero tipo armario, con componentes de primera línea: Schneider, Phoenix, Schmersal.
• Contactores, interruptores, relés de seguridad, fuente de 24 VCC y borneras para facilitar el montaje.
• Interruptor general de entrada e interruptor-seccionador según NR10.
• Armario protector contra la intemperie, con puerta con cerradura.

Por qué elegirla

• Viaja en un camión con carrocería de 8 m: baja mucho el costo de transporte y movilización. Exclusivo de Convicta.
• Llega premontada sobre un chasis robusto: se instala rápido y empieza a dosificar en poco tiempo.
• Menos obra civil: reduce el costo de bases, fundaciones, movilización y desmovilización.
• Balanza de áridos con carga por 3 lados y baja altura de carga: menos rampa y menos trabajo (y gasoil) de la pala cargadora.
• Tolva rasga bolsas de 450 kg (hasta 9 bolsas) con plataforma de operación: trabaja con cemento en bolsa.
• Concepto modular: admite ampliaciones futuras para ganar productividad sin grandes cambios en el equipo.
• Componentes de primera línea y larga vida útil, fáciles de mantener.

Para qué obras

• Obras que necesitan producir su propio concreto en el lugar
• Constructoras que mueven la planta de una obra a otra
• Pavimentos, rutas e infraestructura lejos de una central fija
• Fábricas de premoldeados y bloques de concreto
• Concreteras que quieren sumar una planta de apoyo o de obra

Qué necesita en obra

• Base de apoyo y anclajes según el esquema de bases del fabricante
• Alimentación eléctrica trifásica hasta el tablero de la planta
• Punto de agua (tanque o red) para la bomba
• Pala cargadora para cargar los áridos en la balanza
• Camión mixer o mezcladora en la descarga
• Grúa para la descarga y el montaje del equipo

Disponibilidad y asesoramiento

GNH asesora en la elección de la configuración, la logística de importación y la puesta en marcha en Paraguay. Atendemos en español y portugués.
