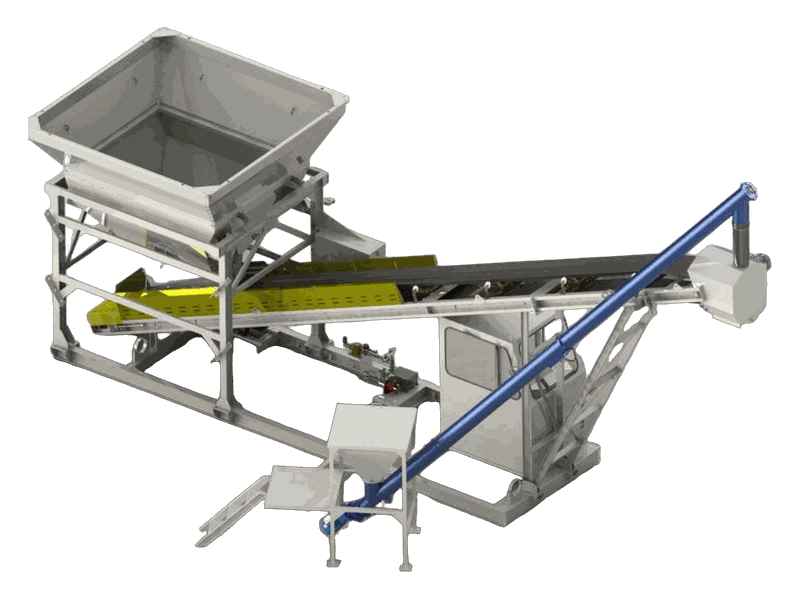

Central de Concreto Transportable C-30 Flex

Ventajas

• Viaja en un camión con carrocería de 8 m: baja mucho el costo de transporte y movilización. Exclusivo de Convicta.
• Llega premontada sobre un chasis robusto: se instala rápido y empieza a dosificar en poco tiempo.
• Menos obra civil: reduce el costo de bases, fundaciones, movilización y desmovilización.
• Balanza de áridos con carga por 3 lados y baja altura de carga: menos rampa y menos trabajo (y gasoil) de la pala cargadora.
• Tolva rasga bolsas de 450 kg (hasta 9 bolsas) con plataforma de operación: trabaja con cemento en bolsa.
• Concepto modular: admite ampliaciones futuras para ganar productividad sin grandes cambios en el equipo.
• Componentes de primera línea y larga vida útil, fáciles de mantener.

Especificaciones técnicas

Capacidad nominal de producción	30 m³/h de concreto
Tipo	Planta dosificadora transportable, premontada sobre chasis
Transporte	En un camión con carrocería de 8 m
Plataforma / chasis	Acero, 7.500 × 2.300 mm, en viga W200
Balanza de áridos (tipo caja)	13 m³ / 18.000 kg · 3.000 × 3.000 × 3.772 mm
Carga de áridos	Por 3 lados (lateral y trasera), con baja altura de carga
Pesaje de áridos	4 celdas de carga Z-5T, indicador digital ALFA y repetidor para el operador de la pala cargadora
Compuerta de la balanza	Doble, con cilindro neumático DN100 × 200 mm; motovibrador MVE 200/36
Cinta transportadora de áridos	Inclinada, banda de 24" / 600 mm, 30 rodillos de carga Ø4" blindados
Motorreductor de la cinta	7,5 hp / 5,5 kW, trifásico, IR3
Cemento	Tolva rasga bolsas de 450 kg (hasta 9 bolsas) y tornillo sinfín Ø219 × 6.400 mm
Dosificador de agua	Medidor con predeterminador, presión máx. 10 bar
Bomba de agua	3 CV, centrífuga, caudal máx. 39 m³/h, 1½" × 1½"
Balanza de aditivo	60 L / 75 kg, celda de carga de 100 kg, bomba de acero inoxidable de 1/3 CV
Compresor de aire	5 HP, 175 lbf, 20 pcm, tanque de 200 L
Cabina de comando	Preparada para aire acondicionado, iluminación LED, piso antideslizante, vidrio templado
Tableros de comando y alimentación	Comando en 24 VCC; componentes Schneider, Phoenix y Schmersal; normas NR10 / NR12
Alimentación eléctrica	380 V trifásica, 50 Hz (220 V a consultar)
Dimensiones en posición de transporte (largo × alto)	7.985 × 3.266 mm
Dimensiones en posición de trabajo (largo × alto)	10.772 × 5.894 mm

Componentes y características

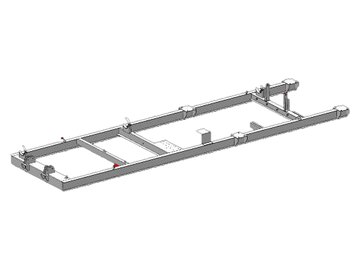

Plataforma de acero para instalación y fijación

• Estructura robusta de acero de 7.500 × 2.300 mm.
• Fabricada en viga W200 para la instalación y fijación de todos los equipos y accesorios.

Balanza de áridos tipo caja

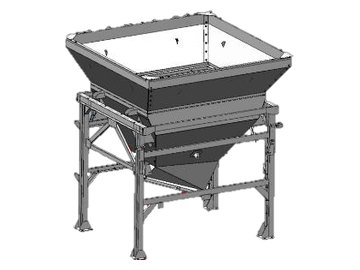

• Capacidad nominal de 13 m³ / 18.000 kg; dimensiones (L × C × H) 3.000 × 3.000 × 3.772 mm.
• Carga por 3 lados (lateral y trasera).
• Menor altura de carga: reduce el costo de rampas y de operación de la pala cargadora (menos gasoil y menos desgaste del tren motriz).
• Caja inclinada que favorece el flujo de los áridos.
• Chapa ASTM A36 de 3/16" (4,76 mm); estructura en viga W con anclaje en viga U.

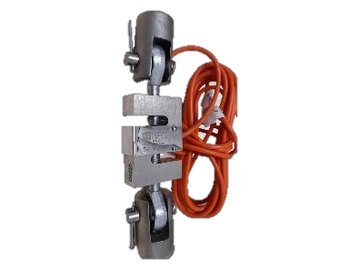

• Pesaje con 4 celdas de carga de alta precisión Z-5T con cabeza de articulación GAR25.

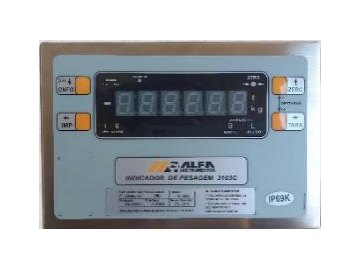

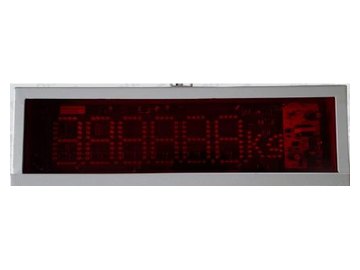

• Caja de conexiones de acero inoxidable 4134 ALFA, indicador de pesaje digital ALFA y repetidor de pesaje para el operador de la pala cargadora.

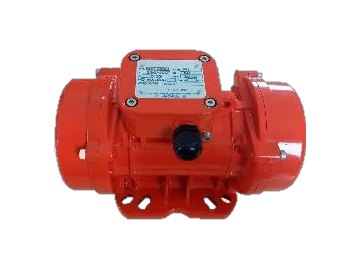

• Motovibrador trifásico MVE 200/36 de 0,28 CV, 50/60 Hz.
• Compuerta doble con cilindro neumático de doble efecto DN100 × 200 mm, electroválvula neumática de 5/2 vías y kit de lubricación.

Cinta transportadora inclinada para áridos

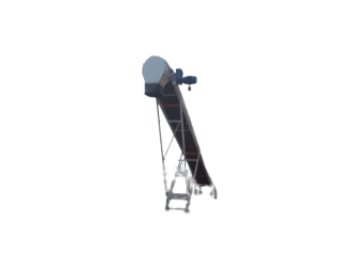

• Estructura en perfil "UDC" reforzado.
• Banda de caucho de alta resistencia a la abrasión, 2 telas lisas, 24" (600 mm) × 1/8" × 1/16".
• Soporte de triple rodillo con sistema de fácil sustitución.
• 30 rodillos de carga blindados de Ø4", con protección contra el polvo de doble laberinto y rodamientos de larga vida útil.
• Rodillo de tracción engomado diamantado Ø350 × 650 mm y rodillo motriz Ø324 × 650 mm, con fijación del eje sit-lock para facilitar el montaje y el mantenimiento.

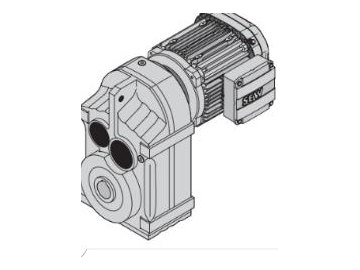

• Motorreductor SEW, WEG Cestari o Nord de 7,5 hp / 5,5 kW, trifásico, IR3, de ejes paralelos, con alta eficiencia energética y factor de servicio sobredimensionado.
• Tolva de descarga de la cinta con sistema de amortiguación y tubo cilíndrico de 200 mm para la descarga del cemento.
• Protecciones laterales y cierres inferiores según la norma NR12.

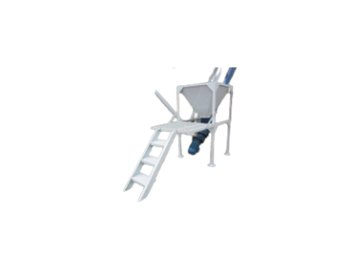

Tolva rasga bolsas y tornillo sinfín

• Tolva rasga bolsas con capacidad de 450 kg (hasta 9 bolsas de cemento).
• Plataforma para facilitar la operación.

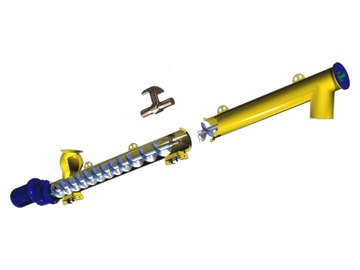

• Tornillo sinfín transportador de Ø219 mm × 6.400 mm.

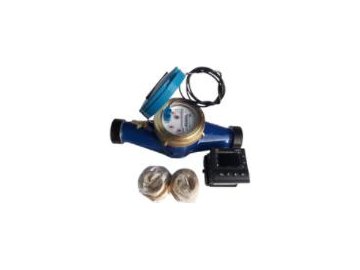

Dosificador de agua con predeterminador

• Medidor de agua de latón con registro extra seco de vidrio/metal.
• Gran precisión en la medición del caudal de agua.
• Contador con factor de corrección para indicar cualquier magnitud.
• Memoria ante cortes de energía.
• Presión máxima de trabajo: 10 bar.

Bomba de agua de 3 CV

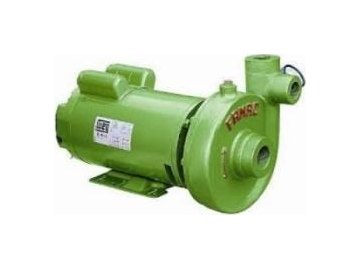

• Motobomba centrífuga monocelular de gran caudal, con impulsor semiabierto de fundición GG20 de Ø118 mm.
• Acoplamiento y tapa de hierro fundido GG15.
• Motor bipolar trifásico 220/380 V.
• Sello mecánico en GCB.
• Entrada y salida de 1½" × 1½"; caudal máximo de 39 m³/h.

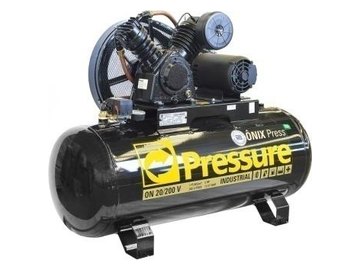

Compresor de aire

• Presión de 175 lbf, 20 pcm, 5 HP.
• Tanque de aire de 200 litros, con rejilla de protección.
• Mayor caudal de aire, más silencioso, eficiente y durable.
• Funcionamiento intermitente o continuo (opcional).

Balanza de aditivo 60 L / 75 kg

• Indicador de pesaje digital ALFA y celda de carga de 100 kg.
• Bomba de aditivos de 1/3 CV con carcasa e impulsor de acero inoxidable.
• Balanza de acero al carbono.
• Válvula tripartita de acero inoxidable 304 de accionamiento neumático y electroválvula de 5/2 vías.

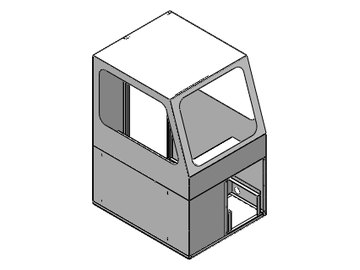

Cabina de comando

• 5 m de cable entre el tablero de alimentación y el de comando: la cabina se ubica donde mejor se acompaña la dosificación.
• Mesa para el tablero de comando y lugar para computadora, monitor, teclado y mouse.
• Tomas adicionales para accesorios, iluminación LED y piso antideslizante.
• Preparada con soportes para aire acondicionado de ventana.
• Vidrio templado, más durable y fácil de limpiar.

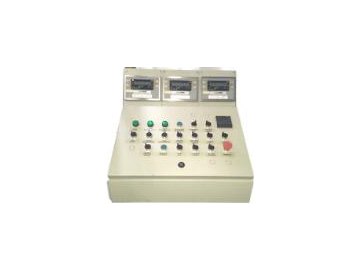

Tablero de comando de la planta

• Tablero tipo armario, con componentes de primera línea: Schneider, Phoenix, Schmersal.
• Tensión de comando de 24 VCC.
• Compartimento separado para los indicadores de pesaje ALFA; preparado para contadores temporizados.
• Botones, selectores y señalización luminosa de todas las funciones y accionamientos; botón de emergencia.
• Cumple las normas de seguridad NR10 / NR12.

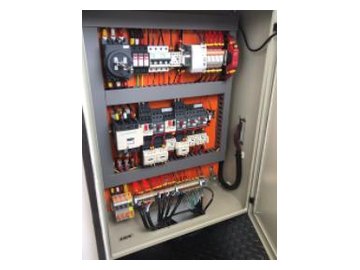

Tablero eléctrico de alimentación

• Tablero tipo armario, con componentes de primera línea: Schneider, Phoenix, Schmersal.
• Contactores, interruptores, relés de seguridad, fuente de 24 VCC y borneras para facilitar el montaje.
• Interruptor general de entrada e interruptor-seccionador según NR10.
• Armario protector contra la intemperie, con puerta con cerradura.

Aplicaciones

• Obras que necesitan producir su propio concreto en el lugar
• Constructoras que mueven la planta de una obra a otra
• Pavimentos, rutas e infraestructura lejos de una central fija
• Fábricas de premoldeados y bloques de concreto
• Concreteras que quieren sumar una planta de apoyo o de obra

Qué necesita en obra

• Base de apoyo y anclajes según el esquema de bases del fabricante
• Alimentación eléctrica trifásica hasta el tablero de la planta
• Punto de agua (tanque o red) para la bomba
• Pala cargadora para cargar los áridos en la balanza
• Camión mixer o mezcladora en la descarga
• Grúa para la descarga y el montaje del equipo
