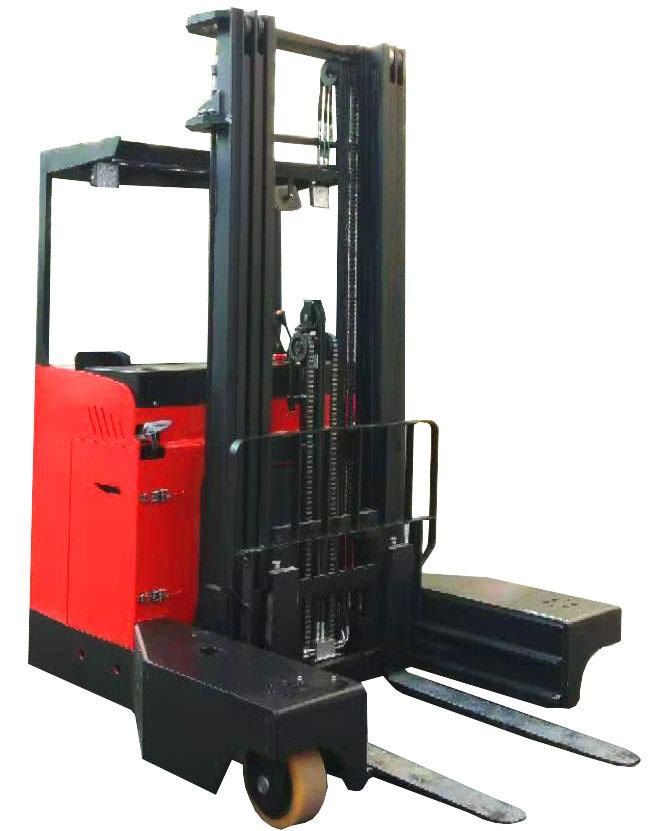

Equipos · Almacenaje y movimiento de cargasCarretilla Retráctil Cuatridireccional — CQD20S / CQD25S
Retráctil de cuatro direcciones para almacenes de pasillo estrecho: eleva hasta 7,5 m, carga 2.000 o 2.500 kg y se desplaza lateralmente para mover cargas largas sin maniobrar. Tracción AC con control Curtis y dirección electrónica.
Serie CQD-S cuatridireccional — modelos y especificaciones
| Parámetro | CQD20S | CQD25S |
|---|---|---|
| Carga nominal (Q) | 2.000 kg | 2.500 kg |
| Altura de elevación (h3) | 7.500 mm | 7.500 mm |
| Longitud total (L1) | 2.465 mm | 2.560 mm |
| Ancho total (b1/b2) | 1.270 / 1.750 mm | 1.270 / 1.750 mm |
| Horquillas (s/e/l) | 40 / 122 / 1.070 mm | 40 / 122 / 1.070 mm |
| Distancia exterior de horquillas (b5) | 266–820 mm | 266–820 mm |
| Altura del mástil cerrado (h1) | 3.345 mm | 3.345 mm |
| Elevación libre (h2) | 2.535 mm | 2.535 mm |
| Altura máx. del mástil (h4) | 8.515 mm | 8.515 mm |
| Distancia de avance (L4) | 650 mm | 735 mm |
| Batería | 48 V / 400 Ah | 48 V / 420 Ah |
| Peso de la batería | 655 kg | 665 kg |
| Motor de tracción (S2-60 min) | 6,5 kW (AC) | 6,5 kW (AC) |
| Motor de elevación | 8,6 kW (AC) | 8,6 kW (AC) |
| Velocidad (con / sin carga) | 7,8 / 8 km/h | 7,8 / 8 km/h |
| Velocidad de elevación (con / sin carga) | 140 / 300 mm/s | 120 / 260 mm/s |
| Radio de giro (Wa) | 1.920 mm | 2.075 mm |
| Ancho de pasillo de apilado lateral (Ast) | 2.765 mm | 2.860 mm |
| Peso (con batería) | 3.900 kg | 4.100 kg |
Datos del catálogo del fabricante. Consultanos por configuraciones y disponibilidad. · Ficha técnica · Descargar PDF ⬇
Por qué cuatridireccional
A diferencia de una retráctil convencional, la serie CQD gira las cuatro ruedas 90° y se desplaza lateralmente: transporta perfiles, tubos, tableros y cargas largas por pasillos estrechos sin necesidad de maniobrar. Con horquillas retraídas trabaja como apiladora frontal; con desplazamiento lateral atraviesa pasillos de 2,77 a 2,86 m, muy por debajo de lo que exige una contrabalanceada equivalente.
Equipamiento y seguridad
Estándar: tracción AC sin escobillas (libre de mantenimiento del motor), sistema de control Curtis (EE. UU.), bomba y válvulas hidráulicas Shimadzu de bajo ruido, dirección electrónica, mástil de alta resistencia con visión de gran ángulo, compensación de velocidad en las cuatro direcciones, protección electrónica contra sobretemperatura y límites de alta/baja tensión, diagnóstico de fallas por código de error, batería de plomo-ácido Donghai de 48 V.
Seguridad: variación continua de velocidad, sistema de protección automática múltiple del controlador, asiento de seguridad, reducción automática de velocidad en curvas y válvula de corte de seguridad en el cilindro.
Opcionales: cámara inalámbrica, batería de litio, puesto de conducción ancho frontal, horquillas anchas o cuatro horquillas, y horquillas con ajuste hidráulico de distancia.
Disponibilidad y asesoramiento
GNH importa y entrega estos equipos en Paraguay con asesoramiento técnico para dimensionar la máquina según la operación: altura de estiba, peso de la carga, tipo de palet y ancho de pasillo. Atendemos en español y portugués.
