Grúa Araña 16 t (Spider Crane)

Rendimiento

Capacidad máxima	16 t
Radio máximo de operación	23 m
Altura máxima de elevación	25 m
Pluma telescópica	6,5 secciones · 25 m · 12,3 m / 40 s
Velocidad del gancho	10 m/min (4 cables)
Cable de acero	Ø 12 mm × 140 m
Rotación	0-360° continuo / 42 s

Dimensiones y traslado

Ancho de paso	2,70 m — define por dónde entra la máquina
Largo × alto (transporte)	6,6 m × 2,48 m
Peso propio	16.500 kg
Apertura de estabilizadores	8.100 (largo) × 5.600 (tras.) × 6.700 (del.) mm
Orugas	accionamiento hidráulico, dos velocidades
Traslación	0-2,5 km/h · rampa 25° (36%)

Motorización

Motor	Yuchai diésel, Fase II
Sistema eléctrico	AC 380 V · arranque eléctrico
Operación	Manual (pluma y traslación) · control remoto opcional
Opcionales	Controlador de par de torsión · control remoto · cesta suspensa · pluma auxiliar hidráulica

Curva de carga

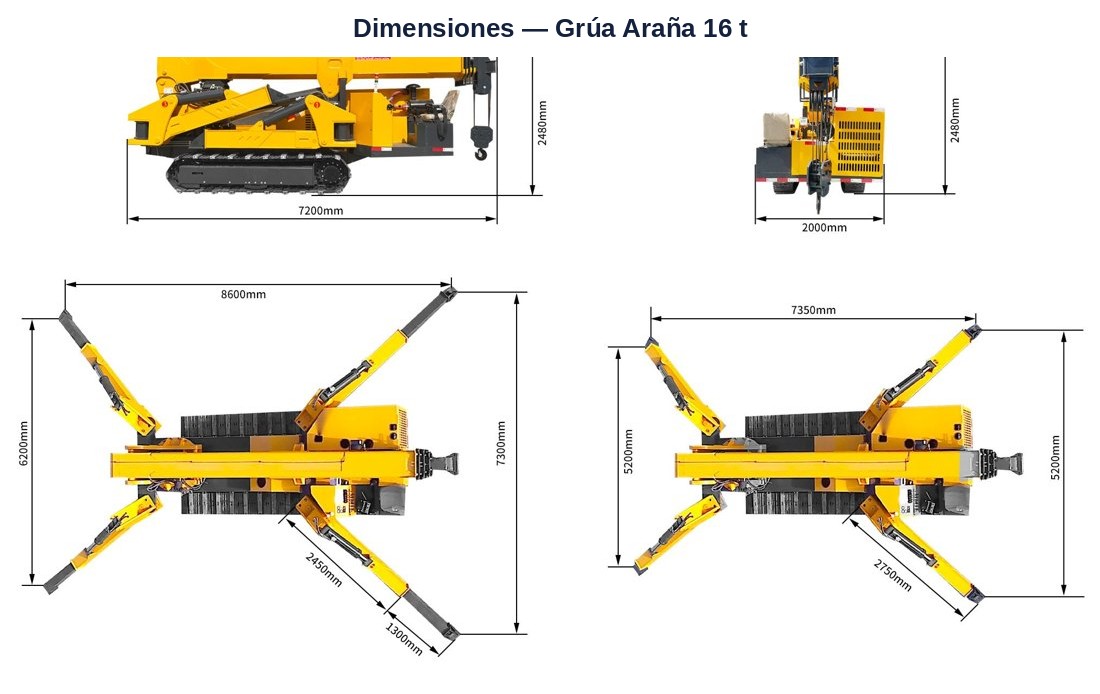

Diagrama dimensional

Aplicaciones

Montaje de vidrio y fachadas, instalación de equipos en interiores, mantenimiento de subestaciones, obras con acceso restringido, patios y plantas industriales — donde una grúa convencional no entra ni se estabiliza. El chasis de orugas de goma no daña el piso terminado.
